英特尔今天公布了Alder Lake处理器架构的更多细节，新一代产品将首次全面使用该公司的大小核设计，代表了该公司在电源效率目标方面的重大演变，两种核心分别被命名为E核心和P核心。它将建立在英特尔7工艺上，功率从9瓦到125瓦不等。支持DDR5和PCIe Gen5，并采用Intel Thread Director等新技术。

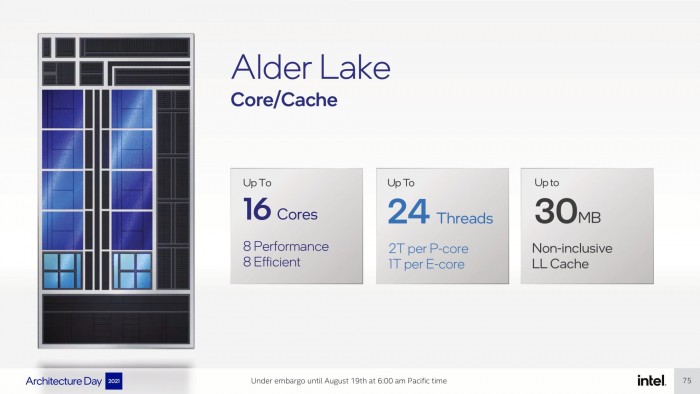

Alder Lake将是完全可扩展的架构，从桌面（LGA1700）到超移动的场景下都可以运用。然而，有趣的是，虽然该平台有8个P核和8个E核，但只有P核支持超线程，总共有24个线程可用。集成GPU将有96个Xe架构的EUs，但给我们留下最深刻印象的是，英特尔声称IPC比Rocket Lake提高了19%。

如果这一说法是真的，这次英特尔应该能够在某一单项轻松击败AMD Ryzen的同时代产品。但考虑到Ryzen处理器有更高的核心数（16个性能核心），因此AMD预计会仍然保持绝对的性能冠军，直到英特尔用这种架构推出高核心数的型号。

Alder Lake将具有高达30MB的非包容性LL Cache，支持DDR5-4800、LP5-5200以及DDR4-3200和LP4x-4266。由于支持PCIe 5，它还将支持两倍的PCIe带宽，并能够提供高达16条PCIe Gen5通道，速度高达64GB/s。新的设计是完全模块化的，就像乐高一样可以扩展和灵活构建。

Alder Lake计算结构互连带宽为1000GB/s，而IO结构的带宽为64GB/s。内存子系统支持也达204 GB/s，但更重要的是可以根据SoC的需要扩展内存频率（和功率）。

英特尔Alder Lake将于今年晚些时候在2021年登陆，它也有机会向苹果的M1芯片开战，尽管我们预计AMD目前还能保持绝对的性能优势。
